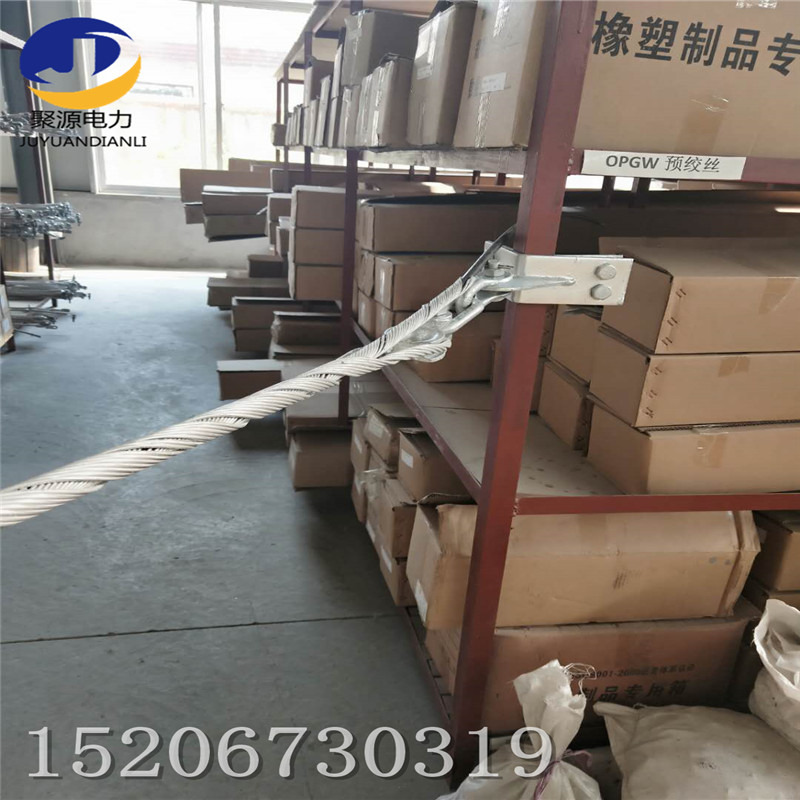

产品说明:紧固夹具用于耐张线夹、悬垂线夹、余缆架和光缆接续盒与铁塔的连接，其主要技术参数为破断荷载(KN)和光缆挂点位置电力塔主材的尺寸， 紧固夹具配置方式为与耐张线夹、悬垂线夹、余缆架和光缆接续盒一对应使用。
产品用途：用于耐张、悬垂线夹与铁塔相连。
1..直线塔夹板用途:主要适用于架设ADSS光缆直线塔悬垂、耐张线夹的安装（挂点）
2.转角塔夹板用途：主要适用于架设ADSS光缆转角塔（转角＞15°）耐张线夹的安装（挂点）。
3.小夹板用途：主要适用于铁塔上固定余缆架，接续盒。
|
塔用 |
型号 |
适用光缆挂点处铁塔 |
重量 |
破坏荷力 |
|
直线塔用紧固件 |
ZL-75 |
L56-L75 |
4.5 |
70 |
|
直线塔用紧固件 |
ZL-100 |
L80-L100 |
4.7 |
70 |
|
直线塔用紧固件 |
ZL-140 |
L105-L140 |
5.0 |
70 |
|
直线塔用紧固件 |
ZL-175 |
L145-L175 |
5.4 |
70 |
|
直线塔用紧固件 |
ZL-200 |
L180-L200 |
5.9 |
70 |
|
耐张转角塔用紧固件 |
NL-75 |
L56-L75 |
3.5 |
100 |
|
耐张转角塔用紧固件 |
NL-100 |
L80-L100 |
3.7 |
100 |
|
耐张转角塔用紧固件 |
NL-140 |
L105-L140 |
4.0 |
100 |
|
耐张转角塔用紧固件 |
NL-175 |
L145-L175 |
4.4 |
100 |
|
耐张转角塔用紧固件 |
NL-200 |
L180-L200 |
4.9 |
100 |
