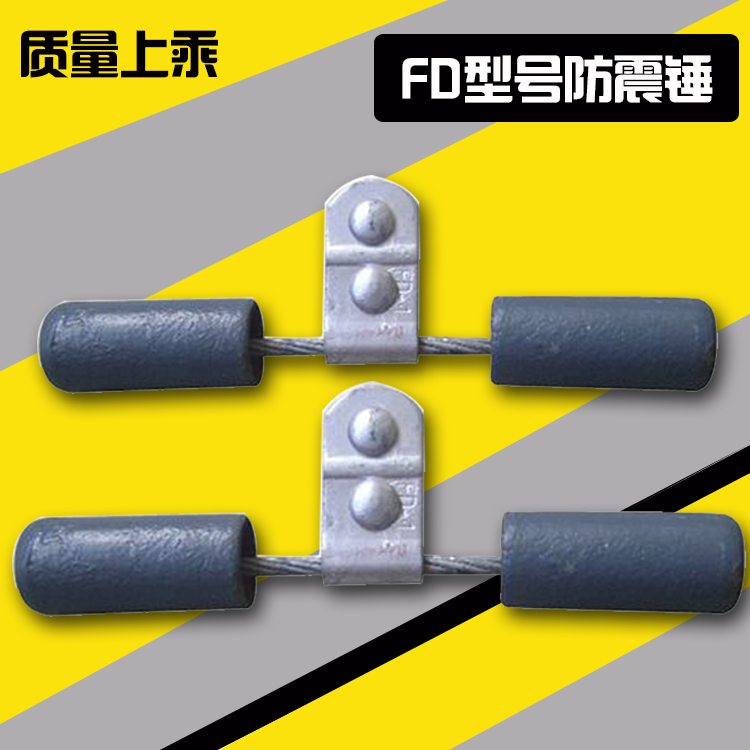

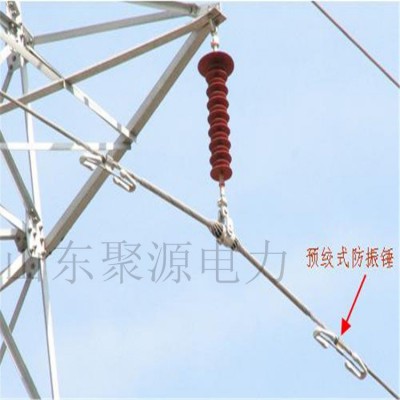

FD型防震锤
|
|||||||||
|
型号规格 |
适用绞线截面 |
主要尺寸 |
镀锌钢绞线规格 |
重量 |
|||||
|
钢绞线 |
钢芯铝绞线 |
D |
H |
Φ |
L |
|
|||
|
FD-1 |
|
35-50 |
40 |
40 |
9 |
300 |
19/1.8 |
1.5 |
|
|
FD-2 |
|
70-95 |
46 |
55 |
9 |
370 |
19/1.8 |
2.4 |
|
|
FD-3 |
|
120-150 |
56 |
65 |
11 |
450 |
19/2.2 |
4.5 |
|
|
FD-4 |
|
185-240 |
62 |
70 |
11 |
500 |
19/2.2 |
5.6 |
|
|
FD-5 |
|
300-400 |
67 |
70 |
13 |
550 |
19/2.6 |
7.2 |
|
|
FD-6 |
|
500-630 |
70 |
75 |
13 |
550 |
19/2.6 |
8.6 |
|
|
FG-35 |
35 |
|
42 |
50 |
9 |
300 |
19/1.8 |
1.8 |
|
|
FG-50 |
50 |
|
46 |
50 |
9 |
350 |
19/1.8 |
2.4 |
|
|
FG-70 |
70 |
|
56 |
60 |
13 |
400 |
19/2.2 |
4.2 |
|
|
FG-100 |
100 |
|
62 |
65 |
13 |
500 |
19/2.2 |
5.9 |
|
（1）锤头：热镀锌铸铁
（2）吊线：特殊的19股热镀锌钢绞线
（3）线夹：铝合金
（4）护线条：铝合金
说明：
（1）防振锤不能直接安装在ADSS/OPGW光缆上。
（2）按公式算出安装距离，如落在金具护线条预绞丝上的则照常安装（直接安装在金具护线条预绞丝上）；如超出金具护线条预绞丝，则需加安装防振锤护线条，而且防振锤护线条末端离金具护线条预绞丝末端距离大于70mm。
（3）防振锤低频端大锤头朝向杆塔一端。
（4）根据光缆的运行张力、档距的大小和地形来确定每档需配的数量
